1网络拓扑图

客户端：CPU 1211C

软件：Portal V16

服务器：ZM14-8RTD-11（网口型8路三线热电阻温度采集）、ZM13-8AO-11（网口型8路电流输出4~20mA）等

1200PLC的IP：192.168.0.10；ZM14-8RTD-11的IP：192.168.0.200；ZM13-8AO-11的IP：192.168.0.201

2编程

2.1.1 编程前准备

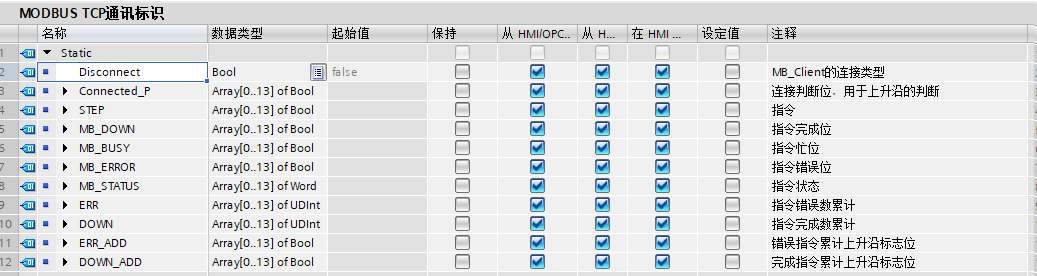

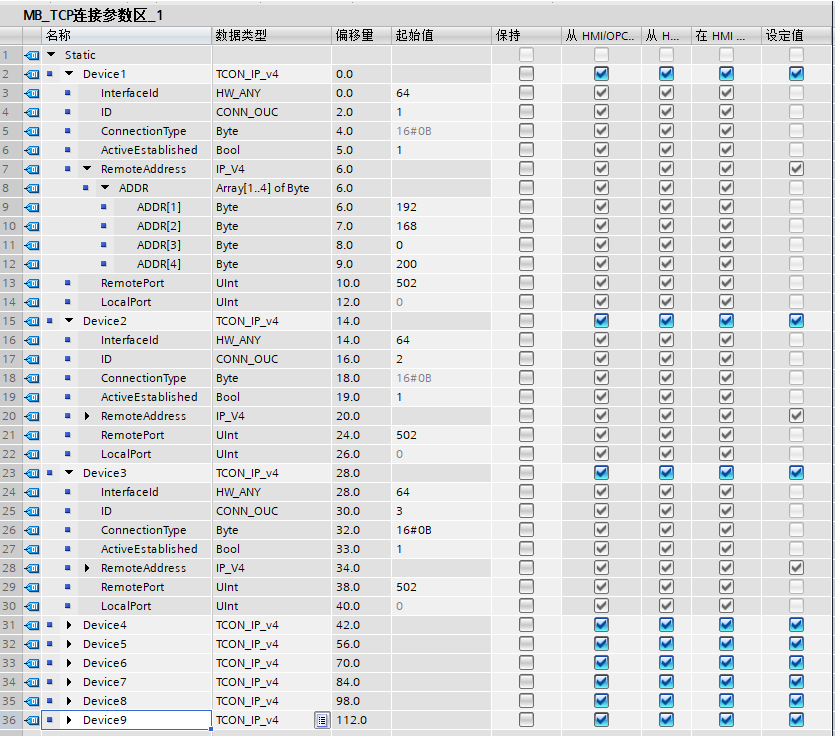

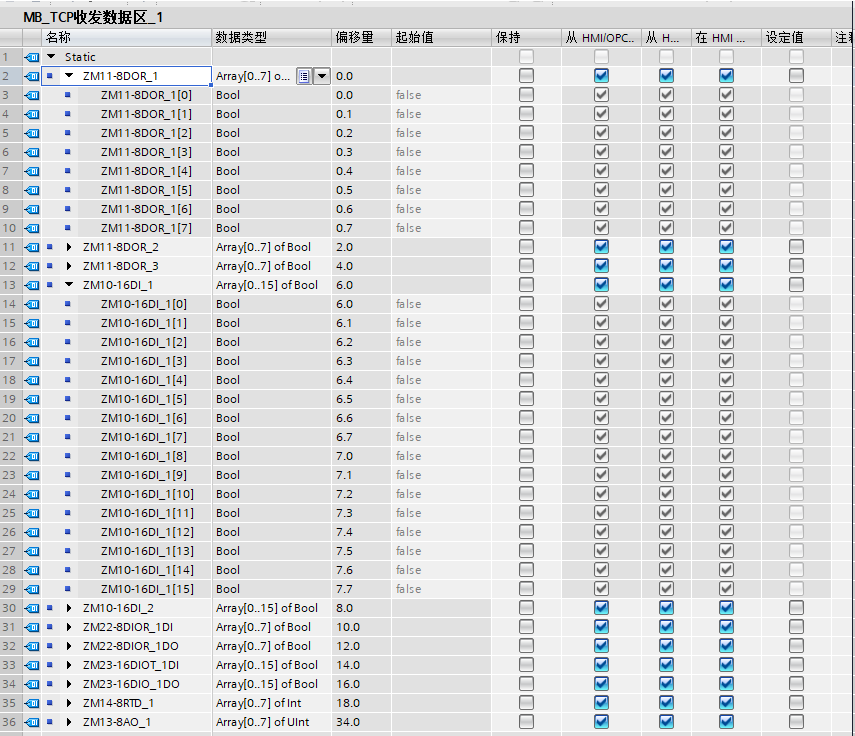

建立TCP连接区、数据交换区及Modbus通讯标志区

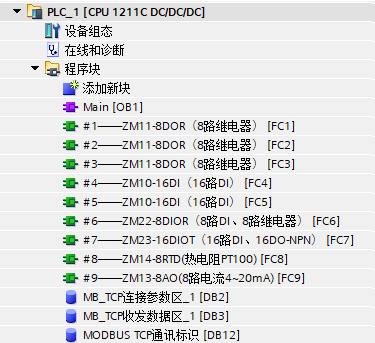

2.1.1 建立FC功能块，1个模块使用一个

下面我们主要介绍下#1单条指令、#6的2条指令的使用方法。

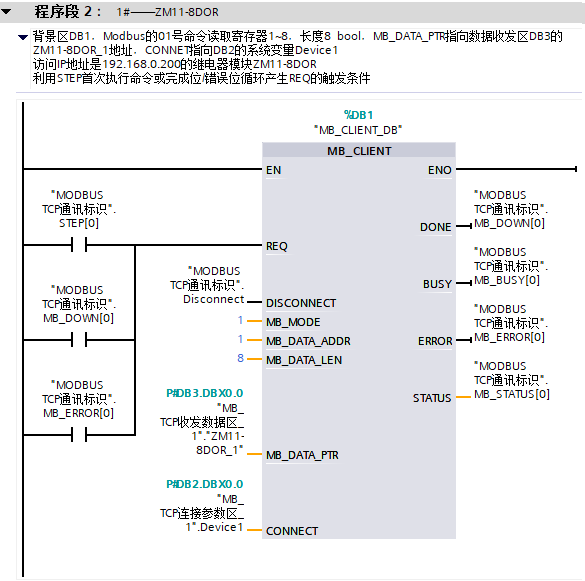

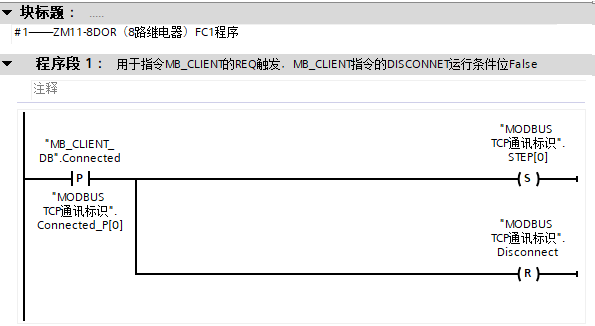

FC1

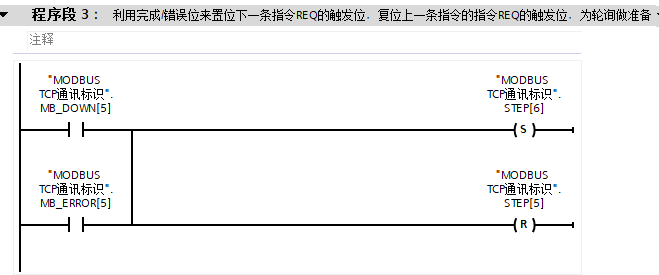

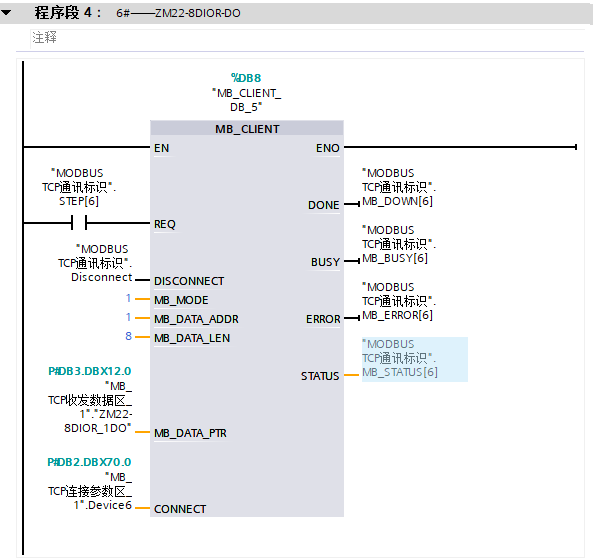

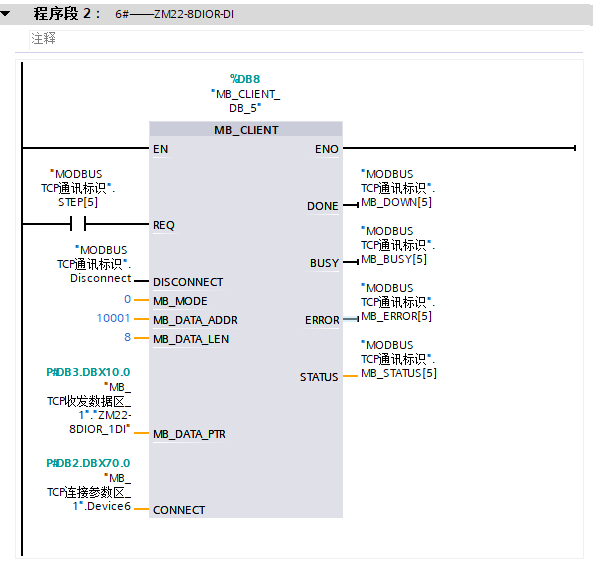

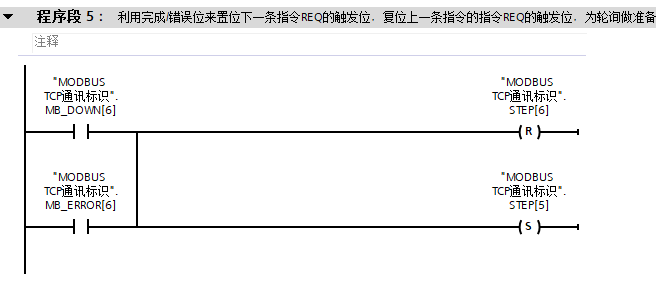

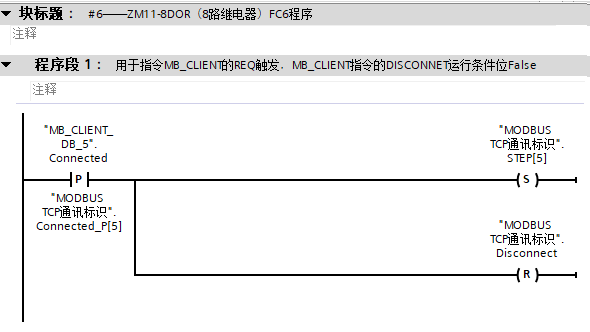

FC6

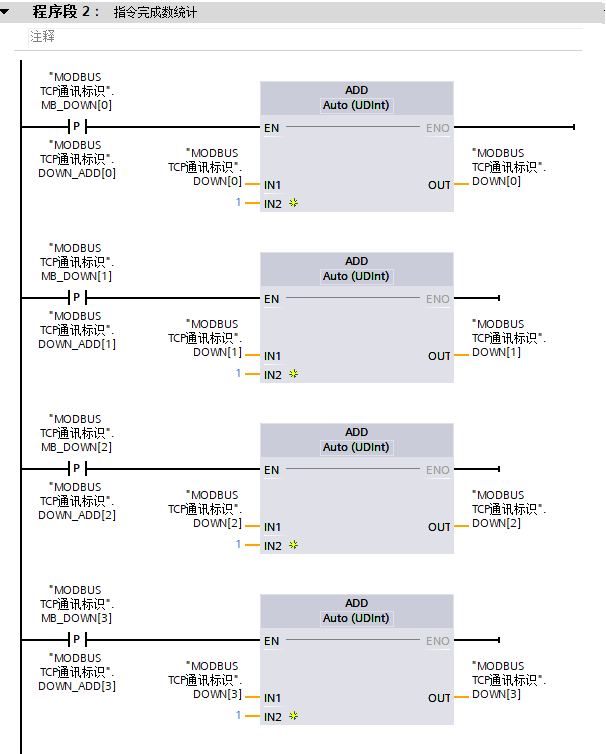

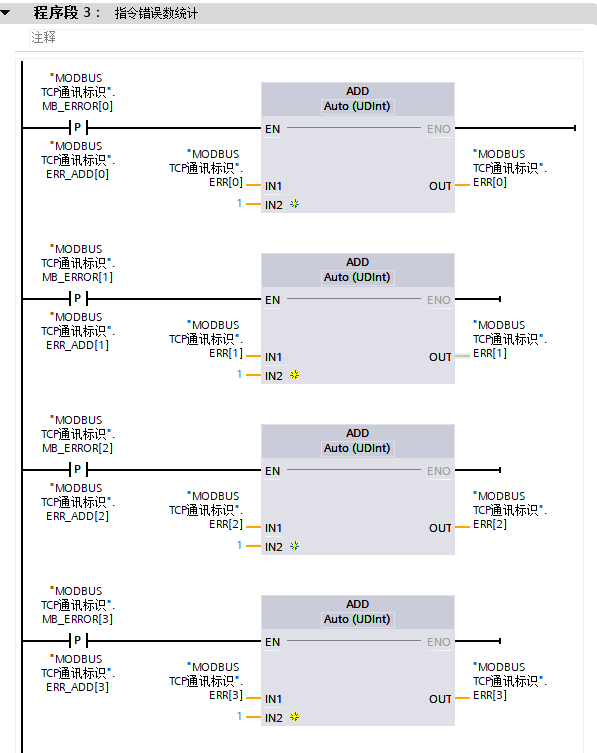

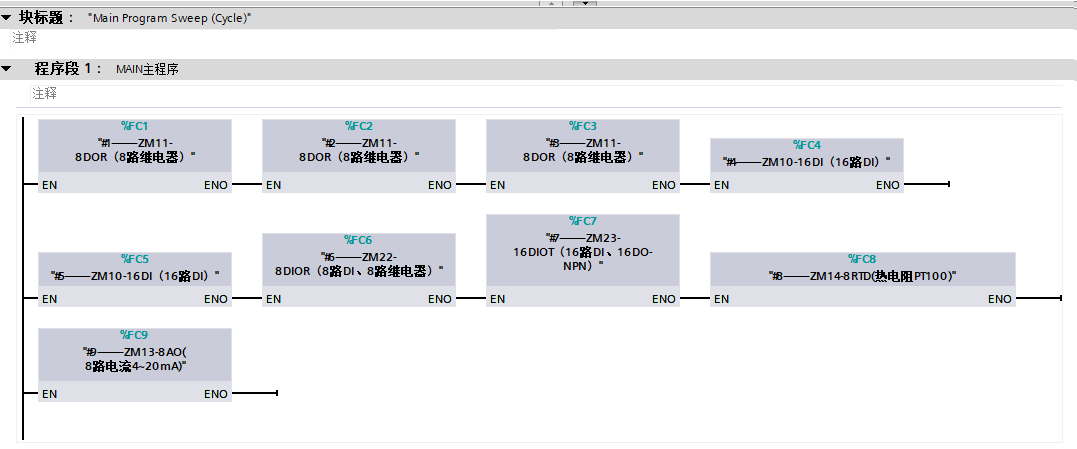

2.1.1 主程序调用FC功能块、指令完成数、错误数的统计

监控表内查看数据及控制输出数据
